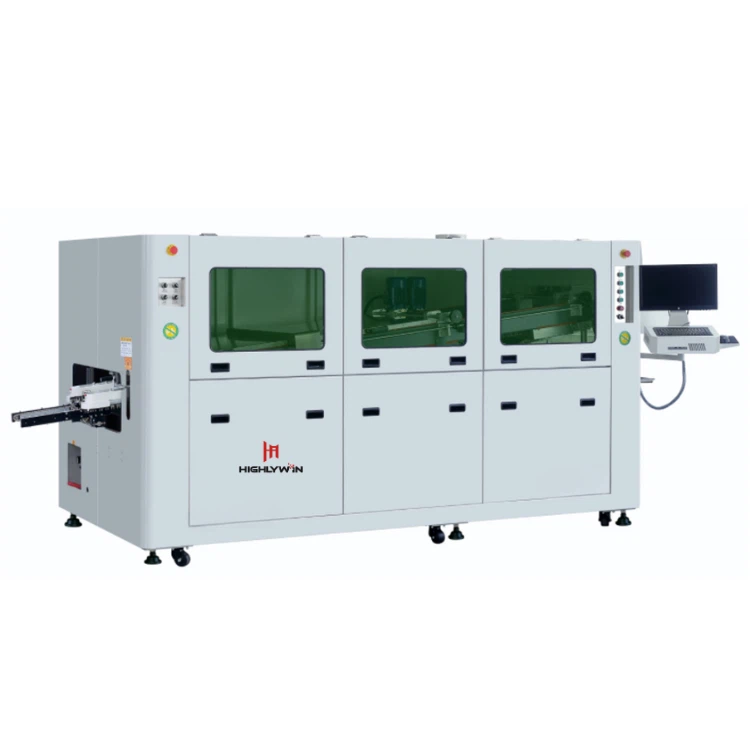

Saldatrice ad onda senza piombo HWU-350/450
Descrizione
Questa serie di saldatrici ad onda senza piombo comprende un trasportatore a dita in titanio resistente alle alte temperature, in grado di gestire tutte le esigenze di produzione di grandi volumi. Supportato dalla nostra garanzia di 2 anni e dal servizio post-vendita di alta qualità. È la scelta sicura per i clienti che non richiedono compromessi in termini di qualità, affidabilità ed eccezionale rapporto qualità-prezzo.
Disponiamo di una gamma completa di saldatrici a onda, l'azoto è un'opzione, contattateci per discutere le vostre esigenze individuali.
Caratteristiche
- Il binario di guida può sopportare fino a 80 kg, nuova struttura a catena a sfera, con dita pesanti e anti-vibrazione.
- Bassa ossidazione delle scorie, nuovo design dell'ugello a onda, la pentola ha una funzione di sollevamento, entrata e uscita automatica.
- Spruzzo ad area selettiva, il flusso può risparmiare fino al 70%.
- Combinazione libera di modulo di preriscaldamento ad aria calda e a infrarossi.
- Design del binario di trasporto segmentato, capacità di trasporto ferroviario di 80 kg, la larghezza massima del PCB può essere aumentata a 610 mm.
- Con il regolatore avanzato della temperatura, il contatore, il timer e il regolatore di velocità ecc., garantiscono prestazioni stabili della macchina.
- Pentola per saldatura forniamo titanio e ghisa come opzione.
- Allarme luminoso e sonoro per surriscaldamento e arresto di emergenza.
- Il sistema di trasporto è dotato di protezione da sovraccarico.
Parametri tecnici
|
Modello |
HWU-350 |
HWU-450 |
|
Parametro macchina |
||
|
Dimensioni (L x P x A) mm |
4500x1500x1800 millimetri |
|
|
Alimentazione elettrica |
Trifase, 380 V 50/60 HZ |
|
|
Potere generale |
25KW |
|
|
Potenza di avvio |
15KW |
|
|
Consumo energetico normale |
Circa3-8KW |
|
|
Parametri del sistema di preriscaldamento |
||
|
Modalità di preriscaldamento |
Aria calda |
|
|
Controllo di velocità |
frequenza continua |
|
|
Zona di preriscaldamento n. |
4 |
|
|
Lunghezza del preriscaldamento |
1800 mm |
|
|
Temp. preriscaldamento |
Temperatura ambiente - 250 gradi |
|
|
Sistema di saldatura |
||
|
Modalità guidata dal piatto di saldatura |
Pompa meccanica |
|
|
Materiale del piatto di saldatura |
titanio |
|
|
Potenza del riscaldatore |
Ferro da stiro: 14,5KW; titanio: 12KW |
Cassa in ferro: 14,5KW; titanio: 15KW |
|
Volume del vaso |
500-550kg |
|
|
Modalità di controllo della temperatura |
PID+SSR |
|
|
Tempo di riscaldamento |
Circa 90 minuti (impostato a 250 gradi) |
|
|
Sistema di trasporto |
||
|
Larghezza del circuito stampato |
50-350mm |
50-450mm |
|
Altezza del componente |
superiore: 120 mm, inferiore: 25 ± 5 mm |
|
|
Velocità del trasportatore |
0-1800mm.min |
|
|
Altezza del trasportatore |
750±20mm (opzione: 900±20mm) |
|
|
Tipo di trasportatore |
Dito in titanio |
|
|
Angolo di saldatura |
3-7 grado |
|
|
Direzione del PCB |
Da L a R o da R a L |
|
|
Potenza del motore del trasportatore |
120 V 3P 220 V CA |
|
|
N2sistema (opzione) |
||
|
Consumo di azoto |
15m3/h, <1000PPM |
|
|
Fornitura di azoto |
0.5-0.8Kpa |
|
|
Altri |
||
|
Alimentazione automatica del flusso |
SÌ |
|
|
Flusso di flusso |
20-100ML/Min |
|
|
Pressione di spruzzo |
0.25-0.4MPa |
|
|
Raffreddamento (opzione) |
2HP 2P 220VAC |
|
|
Supporto del centro |
Opzione |
|
